힘찬 신축년을 맞이해봅시다 ~ 구성되어 있는 하나하나의 객체들이 모여 하나의 주체를 이루는 것입니다. 태양광 발전사업에서도 태양광 설비를 이루는 자재들의 역할이 중요합니다. 태양광 구조물부터, 태양광 전기자재, 태양광 모듈까지 태양광 자재에 대해 설명해드리겠습니다.

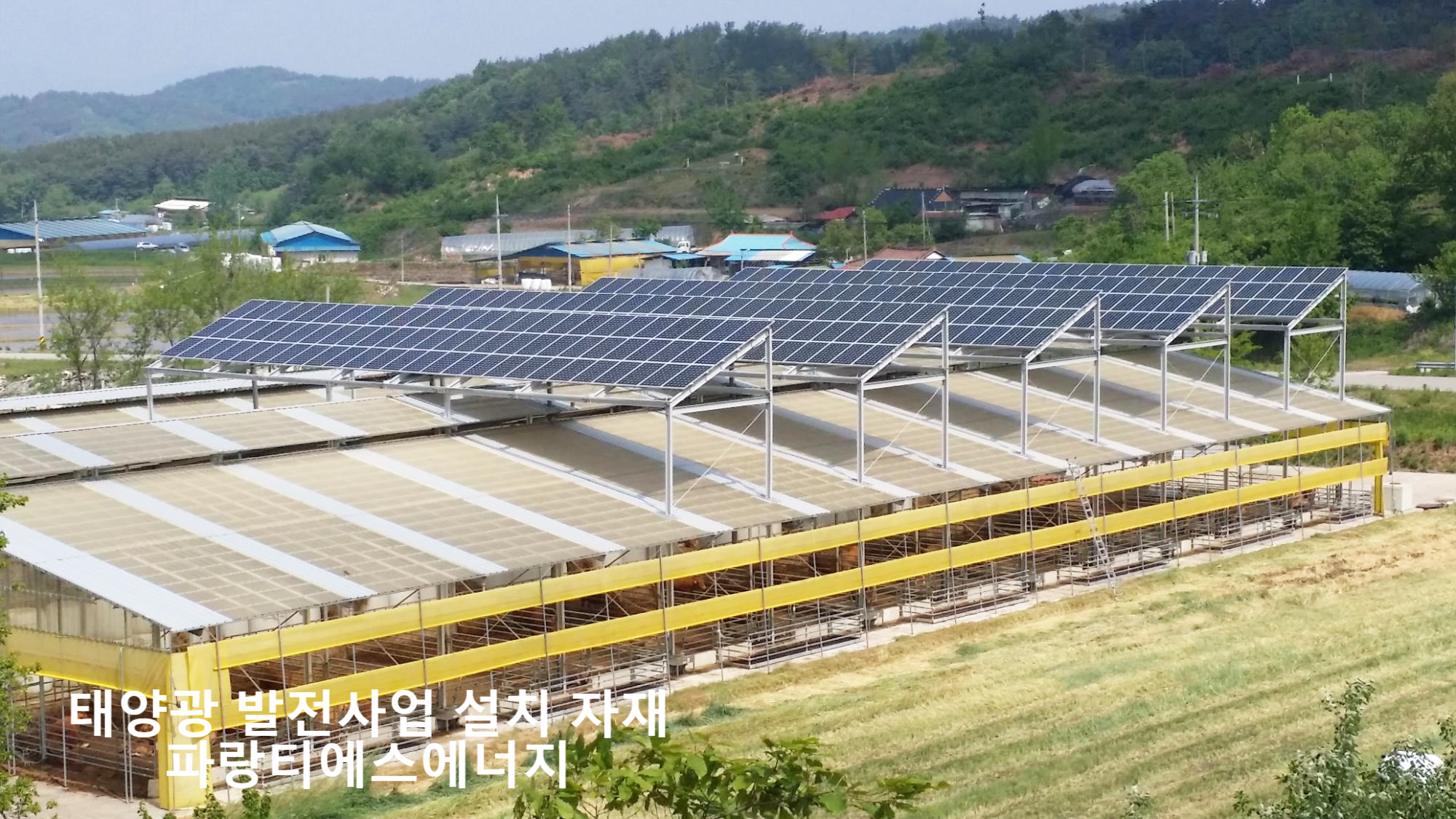

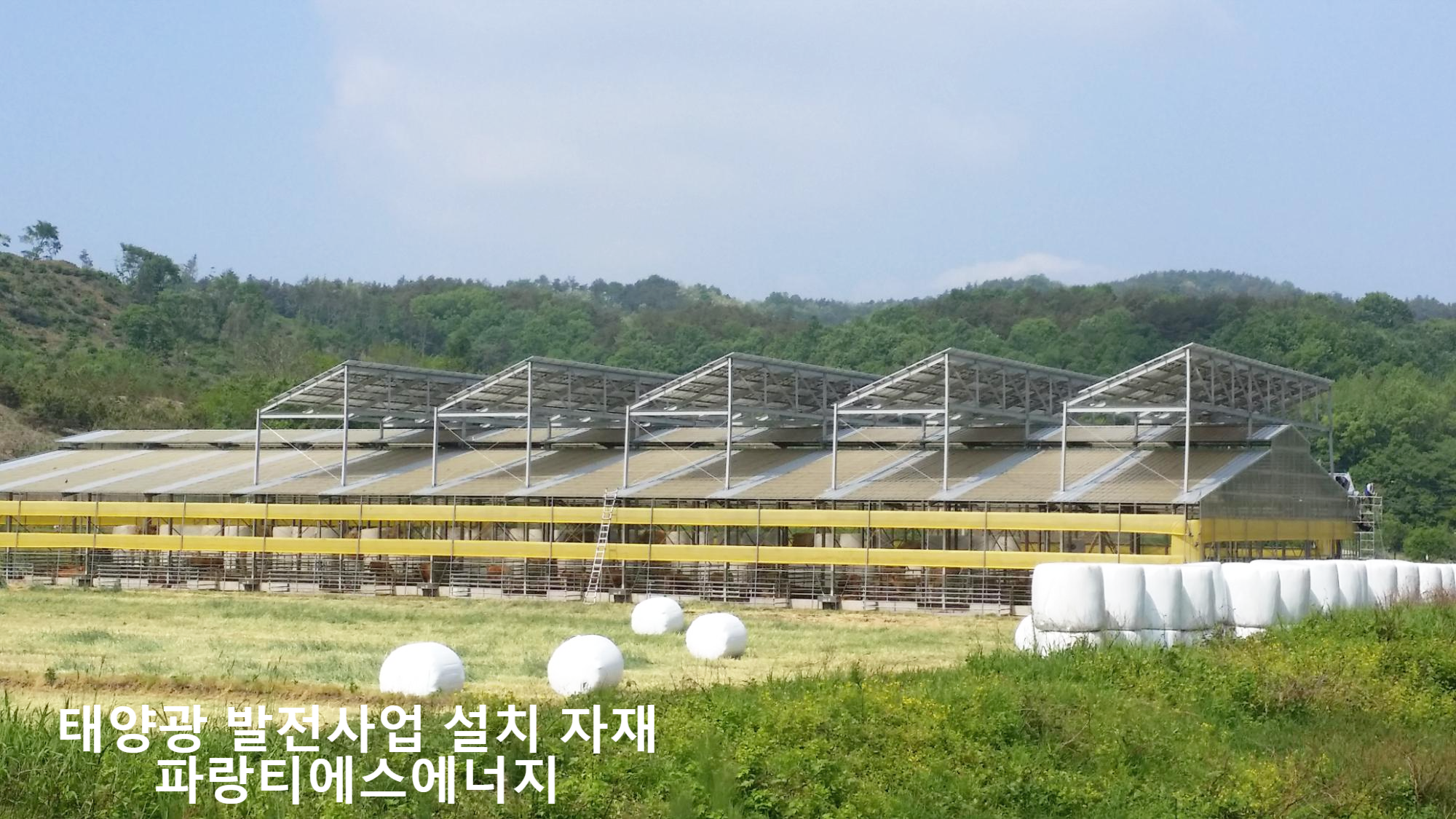

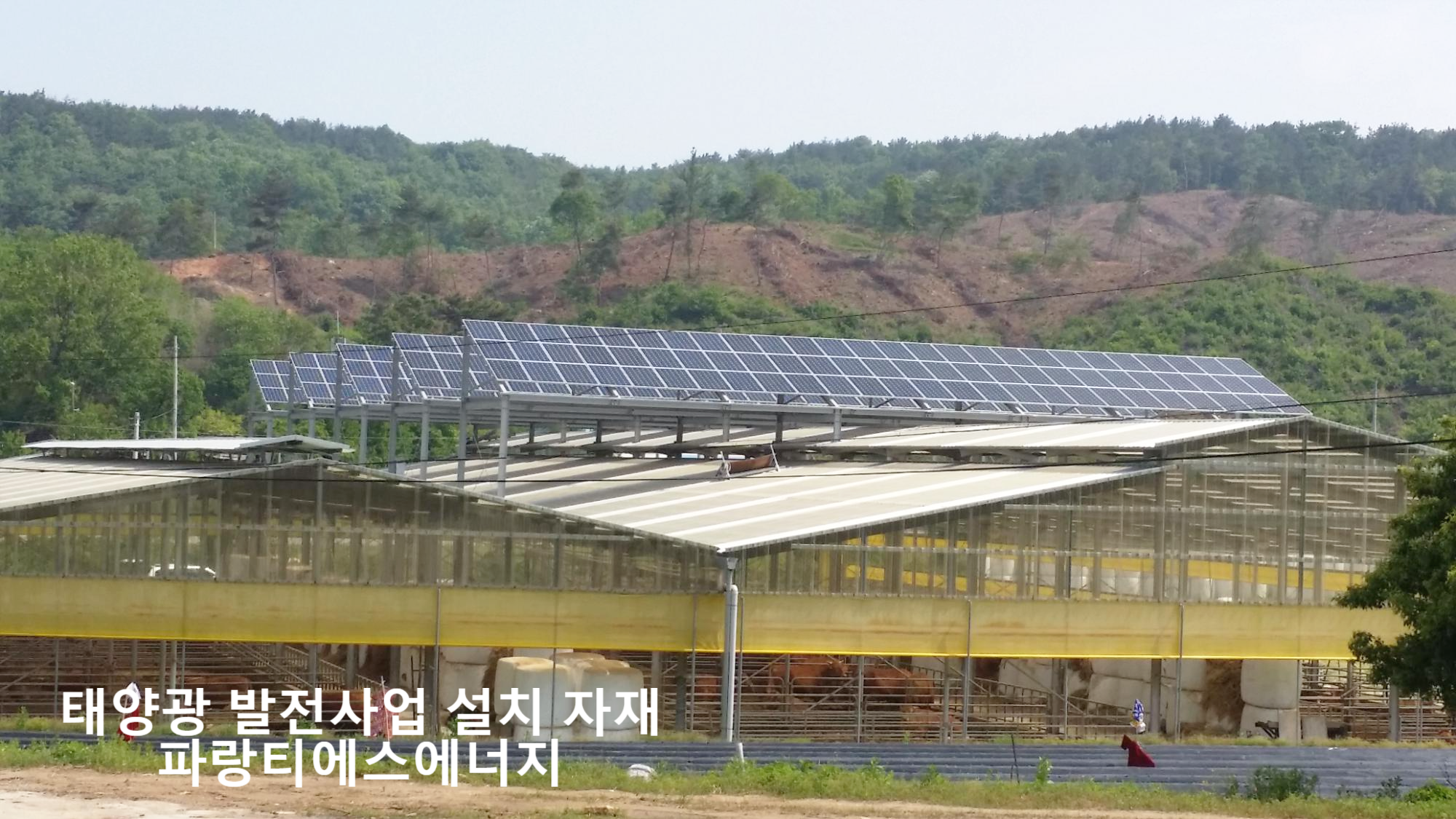

<태양광 구조물>

✓태양광 지렛대, 태양광 구조물 종류, 태양광 설치 방향을 설정할 때 풍력과 강설량, 적설량, 강수량 등을 수용할 수 있는 범위여야 합니다.



✓나사 조립을 튼튼하게 설치하셔서 하중을 분배해야 하며, 방수 처리되어 물에 강해야 합니다. (※태양광 모듈 고정 시에는 나사에 스프링 와셔를 포함하여 설치해야 함)



✓지렛대 연결부의 응접 상태는 태양광 모듈을 지지해주는 지렛대 특성상 부식방지를 위해 용융아연도금의 공정과정을 거쳐야 합니다. 응접이 튼튼하지 못하면 추후에 하중을 견디지 못해 문제가 발생할 수 있습니다. 이러한 지렛대를 연결해주는 응접은 기본입니다.



✓태양광 구조물, 지렛대 접합 시 체결용 나사, 너트, 볼트, 와셔(볼트캡 포함), 용융아연도금처리 등 부식방지 처리가 요구되며 기초 콘크리트 앵커 나사 부분은 볼크 캡을 씌워야 하며 체결 부분은 나사 표준에 맞는 너트, 볼트, 스프링 와셔, 스프링 너트, 스프링 와셔 너트를 넣어 연결합니다.



<태양광 전기자재>

1. 태양광 접속 배선함 (커넥터)

풍력에 휘어지지 않도록 케이블을 튼튼하게 태양전지판의 프레임을 고정 설치해야 하며 태양전지판에 회로 결선을 구성할 때 접속함 구멍에 맞는 압착 단가(터미널)를 활용해 튼튼하게 회로 결선 작업을 이행해야 합니다. 일체형 전용 태양광 커넥터를 이용하여 연결합니다.



2. 태양광 역전류 방지

1대의 인버터에 연결된 태양전지 직렬 군이 2 병렬이 넘을 경우 다이오드를 추가적으로 태양광 자재 접속함에 설치해 역전류에 대비하고 보호해야 합니다. 태양광 자재 접속함에 방열판, 환기팬 등을 설치하여 발열을 외부에 배출할 수 있도록 해야 합니다. 다이오드의 용량은 모듈 내의 셀 직련 전류의 2배 이상을 기준으로 하며 현장에서 육안으로 점검할 수 있도록 체크해야 합니다.



3. 태양광 출력 배선

태양광 전기회로 및 태양광 자재 접속함, 태양광 모듈의 옥내 회로는 태양광 모듈 전용 전선, TFR-CV 선을 사용해야 하며 케이블이 벗겨지거나 부식되지 않도록 스텐 주름관을 활용해 방지해야 합니다. 태양전지판의 출력 회로는 군별, (+), (-) 극성 별로 확인할 수 있도록 명시돼있어야 하며 태양전지(직렬)와 같은 전류인 태양광 모듈로 이루어져 있으며 하나의 태양광 인버터에 접속된 태양전지 직렬 군이 2 병렬이 넘을 경우 각 직렬 군의 정격출력 전압이 반드시 같아야 합니다.



4. 태양광 전지판 인버터 제한 & 태양광 접속반 화재대비

태양전지판에서 태양광 자재 인버터 출력 단자와 계통연계점 간 전압 강도는 케이블 길이가 60센티가 넘는 경우 각 3퍼센트를 넘길 수 없습니다. 또한 태양광 전기자재 접속반은 각 회로에서 전압이 같지 않고 합선되어 차이가 날 경우를 대비해 경보기나, LED 알림 센서를 활용해 감지하여 빠르게 대처할 수 있어야 합니다. 접속함과 같은 태양광 전기자재들의 경우에 합선되어 불이 날 수 있는 가능성이 언제나 열려있기 때문에 전문성이 부족한 전기공사업체, 발주자 등에게 섣불리 맡기시면 안 됩니다. 태양광 자재 접속함을 관리하는 태양광 업체에 문의하시는 것이 가장 안전합니다.



5. 태양광 전기자재 설치 시 규격

태양광 시공 시 전기공사 안전기준에 적합한 태양광 접지공사를 진행하셔야 하며 돌발적인 벼락과 번개, 천둥으로 인한 방전현상의 위험이 있는 건물, 가로 높이 20M가 넘는 높은 건물 등을 설치하시고자 할 때는 각 규격에 적합하게 피뢰설비를 설치해야 피해를 방지할 수 있습니다.

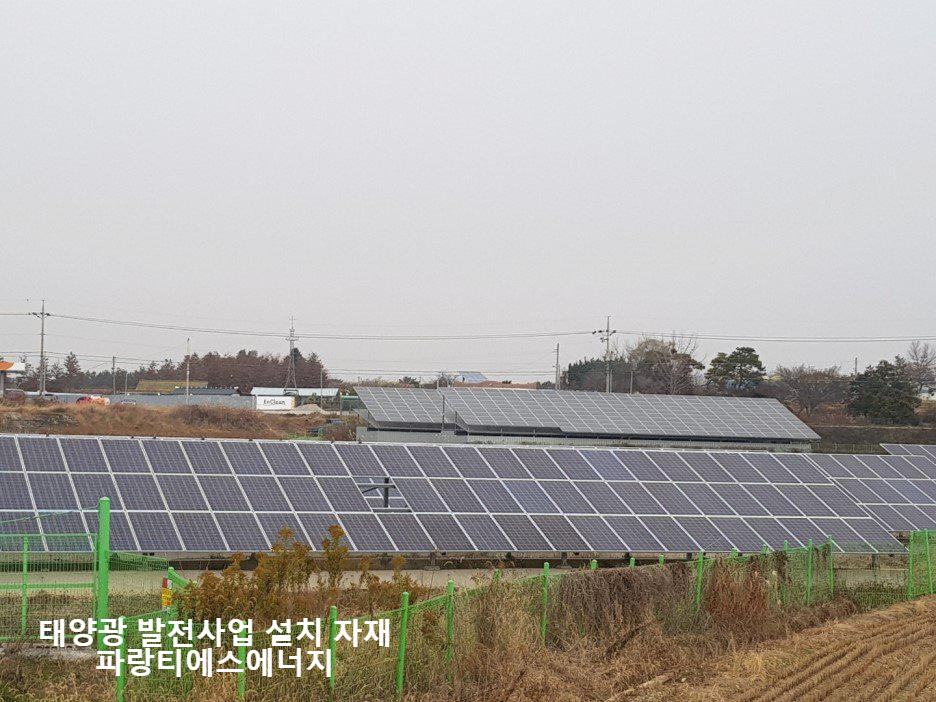

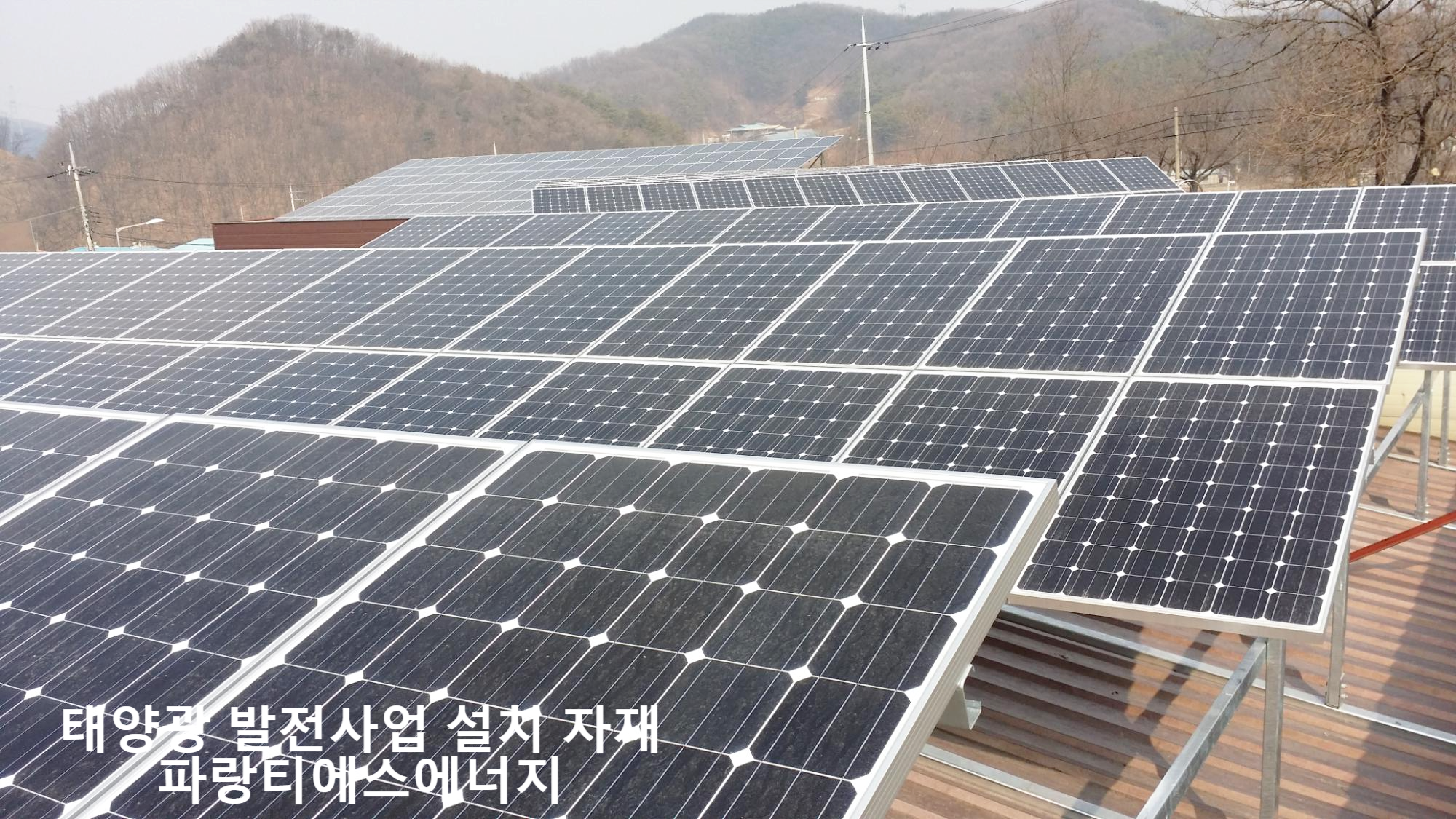

<태양광 모듈>

✓태양광 모듈의 최적의 각도는 25~30도 범위이며 인근의 일조량, 그늘 여부 등을 고려하여 각도를 설치해야 합니다.



✓일정한 간격을 유지하여 태양광 모듈을 설치해야 하며 앞 열, 뒷 열, 옆 태양광 모듈과의 간결한 배열로 다른 모듈로 인해 그늘이나 음영이 생기지 않도록 합니다. 아래에 있는 지렛대나 태양광 구조물로 인한 음영이 태양광 모듈을 가리면 태양광 출력효율은 떨어집니다.



✓태양광 모듈 용량은 가용성을 높이기 위해 사업계획서에 기재된 설계용량의 103% 이하여야 합니다. (EX. 10kW 발전용량이면 10.3kW가 넘으면 안 됩니다.)



✓태양광 모듈은 사업자등록증, 시험성적서 등이 보장된 태양광 모듈을 고르셔야 하며 출력효율도 고려하여 신중히 선택하셔야 합니다.



✓태양광 방위각은 정남향을 표준으로, 동쪽 서쪽의 방위각까지 허용됩니다. 이는 발전출력효율과 직결되기 때문에 중요합니다.



✓추가적으로 태양광 출력량을 예상할 때 태양광 일사량 일조량을 넘어 항공운행으로 인해 태양광 모듈에 생기는 그늘, 조류 간만으로 인한 그늘 음영, 피뢰주로 인한 피해, 번개 침 등 대기 중에 자연현상은 변동성을 지니기 때문에 이로 인한 음영들도 고려하여 출력량을 미리 예상해보셔야 합니다.
